Machines de formage de rouleaux de tôles ondulées et trapézoïdales en acier de couleur hydraulique
1. Caractéristique de la machine à toiture en tuiles vernissées
Les composants de la machine à former des rouleaux de toiture en tuiles vernissées comprennent : dérouleur, corps de la machine à former les rouleaux, découpe hydraulique, système de contrôle PLC, moteur principal, station de pompage, table de réception. Caractéristiques de l'équipement : la machine à former les rouleaux de toiture en tuiles vernissées adopte un logiciel de contrôle automatique avancé, la machine à volet réalise la gestion des informations de production, et l'ensemble du système de contrôle automatique de la machine adopte un réseau hautement intégré, ce qui rend le système d'automatisation plus supérieur.
2. Bref aperçu de notre entreprise
Notre entreprise est un fabricant professionnel de machines à former les rouleaux de toiture. Nous fabriquons et fournissons diverses machines à former les rouleaux à froid en Chine, telles que la machine à former les rouleaux de tôles de toiture trapézoïdales, la machine à former les rouleaux de toiture ondulées, la machine à former les rouleaux de tuiles vernissées et la machine à former les rouleaux de tôles de toiture à double couche, la machine à former les rouleaux de faîtière, etc. Notre machine exporte dans le monde entier comme l'Inde, l'Afrique du Sud, le Pakistan, le Brésil, Oman, etc. L'épaisseur de la matière première de la machine à former les rouleaux de toiture en acier de couleur est de 0,3 mm à 0,8 mm, nous pouvons également fabriquer d'autres machines à former les rouleaux de tôles de toiture métalliques selon vos besoins, répondre à vos besoins, l'objectif de notre entreprise : la réputation d'abord, le client d'abord.
3. Spécification de la machine à former les rouleaux
| Numéro d'article |
Nom de l'article |
Spécification |
| 1 |
Largeur du matériau d'alimentation |
Selon vos besoins |
| 2 |
Épaisseur du matériau d'alimentation |
Tôle en bobine de 0,3-0,8 mm |
| 3 |
Station de rouleaux |
11 stations |
| 4 |
Diamètre de l'arbre |
70 mm |
| 5 |
Productivité |
30-35 m/min |
| 6 |
Matériau des rouleaux |
45# avec chrome 0,05 mm |
| 7 |
Matériau de l'arbre |
45# avec chrome 0,05 mm |
| 8 |
Poids |
6,5 tonnes |
| 9 |
Longueur |
6,5 m |
| 10 |
Tension |
380V 50Hz 3 phases |
| 11 |
Contrôle |
PLC |
| 12 |
Dérouleur |
5 tonnes |
| 13 |
Moteur |
7,5 kW |
| 14 |
Mode d'entraînement |
Transmission par chaîne |
| 15 |
Taille de la chaîne |
1 pouce |
| 16 |
Système de coupe |
Coupe-hydraulique |
4. Plus de détails sur la machine à former les rouleaux
(1) Dérouleur hydraulique
Sans alimentation : dérouleur manuel ; Capacité maximale : 7T
Convient pour le diamètre intérieur de la bobine : 508 mm, diamètre extérieur maximal de la bobine approprié : 1000 mm
L'alimentation manuelle dilate la surface intérieure de la bobine.
(2) Coupe hydraulique
1) Adopte la coupe post, Arrêt pour couper ;
2) Le matériau de la lame de coupe est Cr12 avec traitement trempé.
3) Adopte un cadre soudé pour une bonne rigidité.
4) Le cadre de coupe a été traité thermiquement pour éviter la déformation du produit final. Tolérance de la longueur de coupe ±2mm.
5) La puissance de coupe est fournie par la station hydraulique.
6) Le produit final peut être coupé selon la longueur définie dans le contrôleur PLC, et la longueur est automatiquement mesurée par l'encodeur. Lorsque le produit final atteint la longueur définie, la machine s'arrêtera pour couper le produit automatiquement. Terminez cette action, la machine fonctionnera à nouveau en continu.
(3) Station hydraulique
1) Elle fournit l'alimentation pour le coupe-hydraulique.
2) Tous les accessoires hydrauliques utilisent tous des produits de marque chinoise célèbre.
4) Puissance du moteur hydraulique : 3KW
(4) Système de contrôle PLC
1) Ce système utilise le PLC Delta pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront automatiquement mesurées. Il est pratique de contrôler la machine à former les rouleaux.
2) Le convertisseur Delta ajuste la technologie de vitesse, réalise la production automatique.
3) L'écran texte est entré et les données de travail sont annulées.
4) Le système d'interface homme-machine convivial peut être défini par lots pour la pièce à usiner, la longueur, la quantité, etc.
5) Comptage de l'encodeur, ayant une fonction de comptage et de mesure de la longueur.
6) Tension d'alimentation appropriée : 380V/50HZ/3Phase (peut être conçue selon les exigences de l'acheteur)

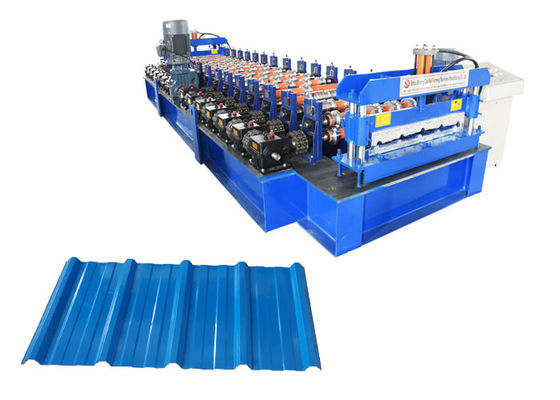

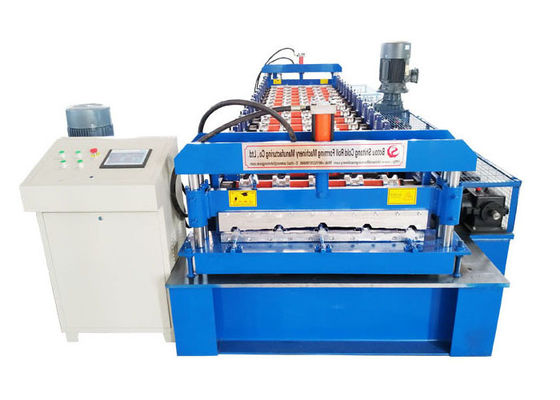

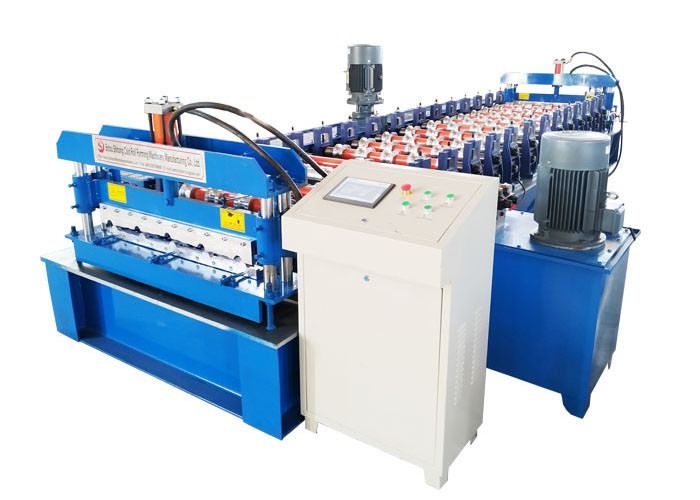

5. Image de la machine pour votre référence
